MeKaBuファームウェア取り扱いガイド

                                :-:
                               =@@@%=
                               .#@@@@%-
                                 =@@@@@=         :%%#:
                    :*#*:         :@@@@@-        *@@@%
                    +@@@@#.        +@@@@#        %@@@%
                     =@@@@@-       -@@@@%       +@@@@*
                      .#@@@@=      -@@@@%     .#@@@@%.
                        #@@@@.     #@@@@=    =@@@@@%:
                        :@@@@=    *@@@@*   -%@@@@@*
                        :@@@@=   *@@@@#   +@@@@@*:   -#%#-
                        =@@@@.  =@@@@#   #@@@@#:    -@@@@%
                        *@@@#   %@@@@.  *@@@@=    .=@@@@@=
                        %@@@*   @@@@*  -@@@@-   :*%@@@@@=
                        #@@@#   #@@@=  #@@@=  .#@@@@@#+.
                        =@@@@-  -@@@+  %@@*  :@@@@#=.
         --.             +@@@@:  +@@%  #@@: :@@@#:                .--
       .%*=%*=======:     -%@@@=  *@@- *@@  %@@-      -==========*%+*%.
       :@*-%#++++++*@#.     -#@@#: #@# =@% +@%:     -%%++++++++++#@-+@:
        .==:        .*@+      :+@@= %@:-@*.@%.    .*@=            :==.
           .:         :#%=      .+@+-@*=@=#%.    +@*.            :.
         .%**%=-----:   -%#---:   +@*%%%@%@:  :=%#:   :--------=%**%:
         -@=-@#*****%#:   =***#%+*@@@@@@@@@%+#%*-   -%%********#@--@=
          :++-       +@#:      .+@@@@@@@@@@@*-    :#%=          -++-
                      .*@#*******%@@@@@@@@@@*****#@+
                        .:::::::::::::::::::::::::.

公式リポジトリ →Deprecated

最新版はこちら→https://github.com/te9no/zmk-config-MKB2

ざっくり解説

./
│ build.yaml・・・ビルドするファームウェアの定義
│
├─.github
│ └─workflows
│ build-nix.yml・・・nix版build.yml→⚠️Outdated

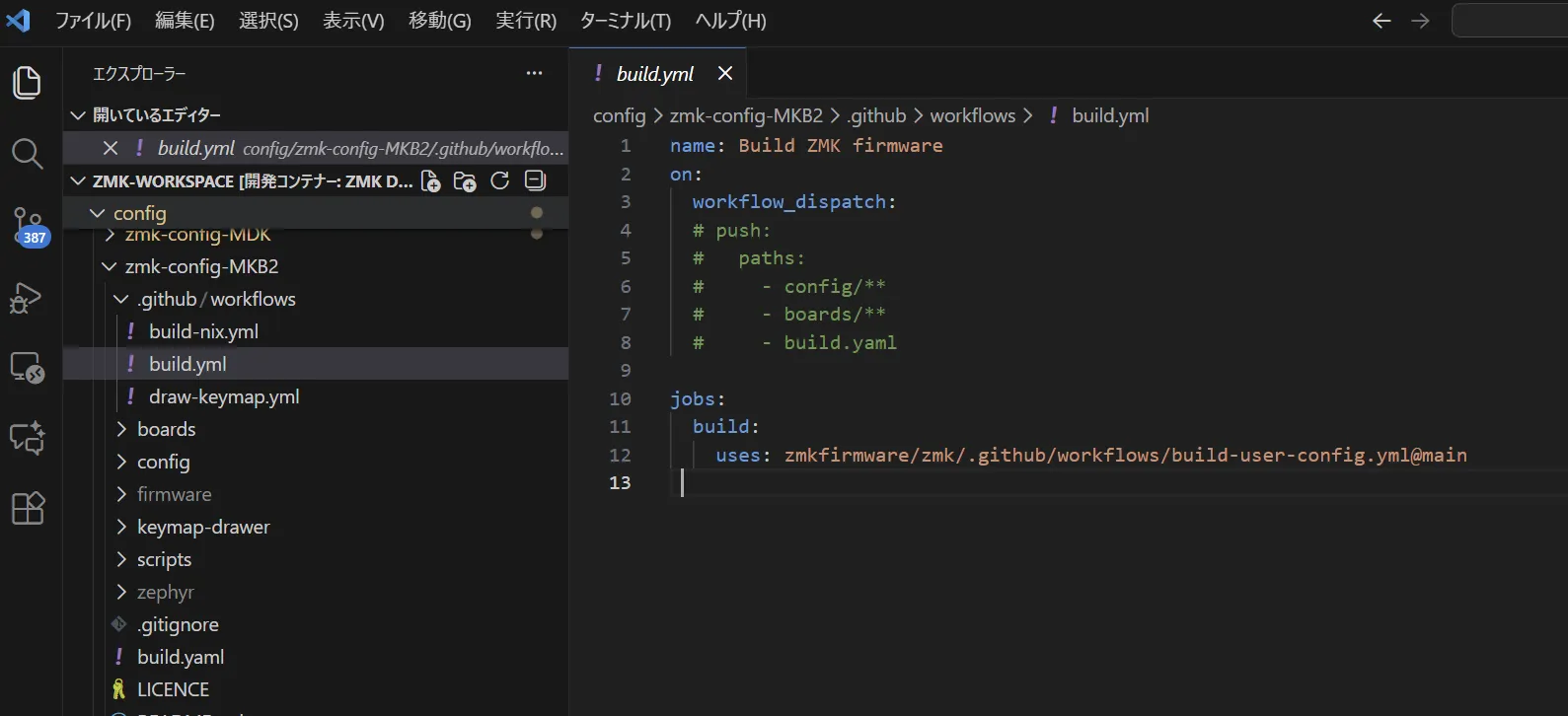

│ build.yml・・・通常のbuild.yml
│ draw-keymap.yml・・・キーマップ画像ファイル生成用
│
├─boards
│ └─shields
│ └─MKB
│ Kconfig.defconfig・・・共通Kconfig定義
│ Kconfig.shield・・・Shield定義
│ MKB.dtsi・・・RCマクロ、physical layout定義、zmk-rgbled-widget設定、エンコーダ定義
│ MKB.zmk.yml

～以下左手～

│ MKB_L_Base.conf・・・左手共通config
│ MKB_L_Base.overlay・・・kscan、input-listerner、input-processor、OLED用設定
│ MKB_L_ENC.conf・・・エンコーダモジュールconfig
│ MKB_L_ENC.overlay・・・エンコーダモジュールdevice tree
│ MKB_L_JOY.conf・・・アナログスティック＆エンコーダモジュールconfig
│ MKB_L_JOY.overlay・・・アナログスティック＆エンコーダモジュールdevice tree
│ MKB_L_KEY.conf・・・キーモジュールconfig
│ MKB_L_KEY.overlay・・・キーモジュールdevice tree
│ MKB_L_RZT.conf・・・ろくじたんモジュールconfig
│ MKB_L_RZT.overlay・・・ろくじたんモジュールdevice tree
│ MKB_L_TB.conf・・・トラックボールモジュールconfig
│ MKB_L_TB.overlay・・・トラックボールモジュールdevice tree
│ MKB_L_TPD.conf・・・トラックパッドモジュールconfig
│ MKB_L_TPD.overlay・・・トラックパッドモジュールdevice tree
│ MKB_pinctrl_L.dtsi・・・OLED用ピン配置設定

～以下右手～
│ MKB_pinctrl_R.dtsi
│ MKB_R_Base.conf
│ MKB_R_Base.overlay
│ MKB_R_ENC.conf
│ MKB_R_ENC.overlay
│ MKB_R_JOY.conf
│ MKB_R_JOY.overlay
│ MKB_R_KEY.conf
│ MKB_R_KEY.overlay
│ MKB_R_RZT.conf
│ MKB_R_RZT.overlay
│ MKB_R_TB.conf
│ MKB_R_TB.overlay │ MKB_R_TBv3.conf ・・・（旧開発版）トラックボールモジュールconfig │ MKB_R_TBv3.overlay ・・・（旧開発版）トラックボールモジュールdevice tree
│ MKB_R_TPD.conf
│ MKB_R_TPD.overlay │
├─config
│ kle.json・・・kle用json
│ MKB.json・・・keymap drawer用json
│ MKB.keymap・・・キーマップ
│ west.yml・・・module定義
│
├─snippets ・・・snippet（overlayの一種）
│ └─Default ・・・snippet名
│ Default.overlay ・・・左手input-listener用overlay
│ snippet.yml ・・・左手input-listener用overlay用snippet定義
│
├─firmware・・・ファームウェア置き場
│ ├─main・・・ブランチ名
│ │ └─firmware
│ │ MKB_L_MODULE_ENC.uf2
│ │ MKB_L_MODULE_JOY.uf2
│ │ MKB_L_MODULE_RZT.uf2
│ │ MKB_L_MODULE_TB.uf2
│ │ MKB_R_MODULE_ENC.uf2
│ │ MKB_R_MODULE_JOY.uf2
│ │ MKB_R_MODULE_RZT.uf2
│ │ MKB_R_MODULE_TBv3.uf2 ・・・（旧開発版）右手トラックボールモジュール用⚠️通常は使用しません │ │ MKB_R_MODULE_TBv4.uf2
│ │ settings_reset-seeeduino_xiao_ble-zmk.uf2
│ │・・・
│
├─keymap-drawer・・・キーマップ画像置き場
│ config.yaml
│ MKB.svg
│ MKB.yaml
│
└─zephyr・・・だいじなやつ
module.yml

ファームウェアの書き込み方法

https://zmk.dev/docs/user-setup#flashing-uf2-files

例：標準構成（左手エンコーダ、右手トラックボール）の場合
→左手側に「MKB_L_MODULE_ENC.uf2」、右手側に「MKB_R_MODULE_TBv4.uf2」（⚠️MKB_R_MODULE_TBv3.uf2ではありません）を書き込む。

例：左手アナログスティック、右手トラックボールの場合
→左手側に「MKB_L_MODULE_JOY.uf2」、右手側に「MKB_R_MODULE_TBv4.uf2」を書き込む。

例：左手トラックボール、右手トラックボールの場合
→左手側に「MKB_L_MODULE_TB.uf2」、右手側に「MKB_R_MODULE_TBv4.uf2」を書き込む。

キーマップの更新方法

リポジトリをフォークして編集するか、Keymap Editorを使用してください。
ZMK StudioやDYA Studioにも対応しています。

モジュールとファームウェアの交換方法

電源をOFFにする
ボトムケースを外す
モジュール側のFFPケーブルを外して取り外す
新しいモジュールにFFCケーブルを接続する
ボトムケースを取り付ける
PCと接続して、新しいモジュールに対応するファームウェアを書き込む

FAQ

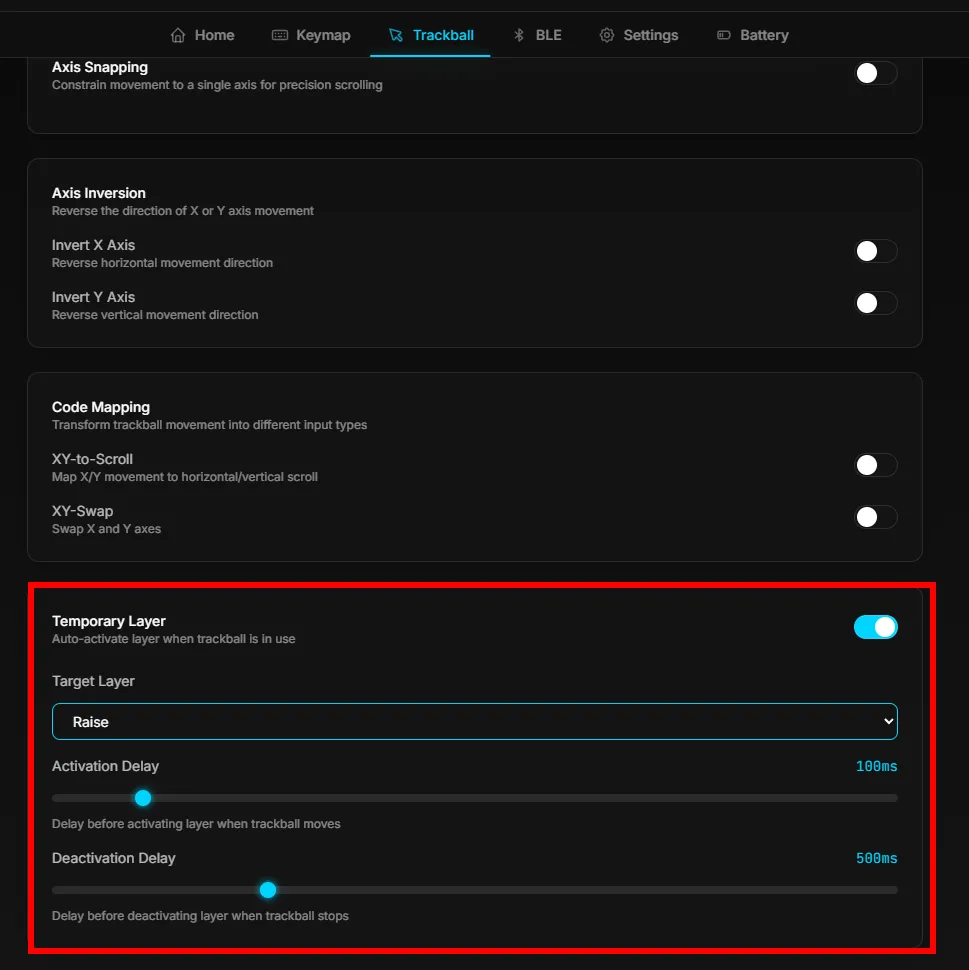

Q.AMLをONにする方法を教えていただけないでしょうか DYA StudioでTemporary Layerを指定 alt text

Q.トラックパッドモジュールの上下を反転したい https://github.com/te9no/zmk-config-MKB2/blob/main/snippets/Default/Default.overlay#L67-L72

input-processors = <&zip_xy_transform (INPUT_TRANSFORM_XY_SWAP)>,
<&zip_xy_transform INPUT_TRANSFORM_Y_INVERT>,
<&scroll_runtime_input_processor>;

scroller {
  layers = <5>;
  input-processors = <&zip_xy_transform (INPUT_TRANSFORM_XY_SWAP)>,
    <&zip_xy_transform INPUT_TRANSFORM_Y_INVERT>,
    <&zip_xy_to_scroll_mapper>,
    <&scroll_runtime_input_processor>;
};

左右も反転したいなら

input-processors = <&zip_xy_transform (INPUT_TRANSFORM_XY_SWAP)>,
<&zip_xy_transform (INPUT_TRANSFORM_X_INVERT | INPUT_TRANSFORM_Y_INVERT)>,
<&scroll_runtime_input_processor>;

scroller {
  layers = <5>;
  input-processors = <&zip_xy_transform (INPUT_TRANSFORM_XY_SWAP)>,
    <&zip_xy_transform (INPUT_TRANSFORM_X_INVERT | INPUT_TRANSFORM_Y_INVERT)>,
    <&zip_xy_to_scroll_mapper>,
    <&scroll_runtime_input_processor>;
};
