MeKaBu ― Collective Modular Keyboard
MeKaBu 製品情報
Section titled “MeKaBu 製品情報”

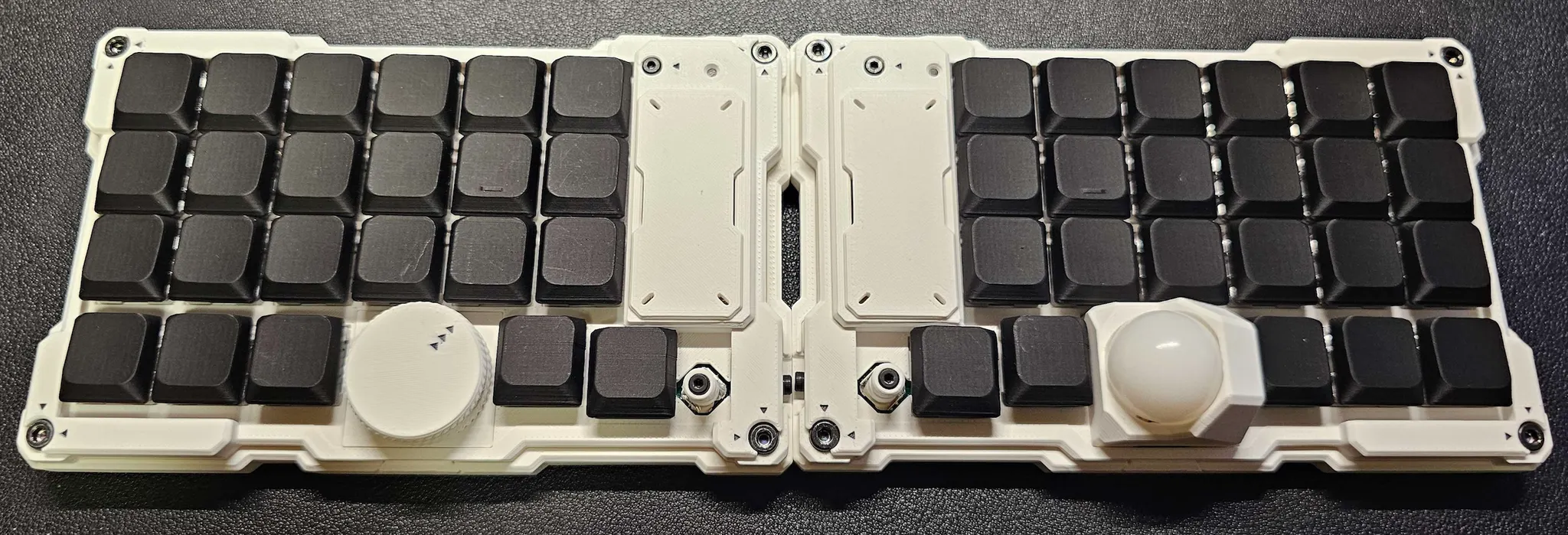

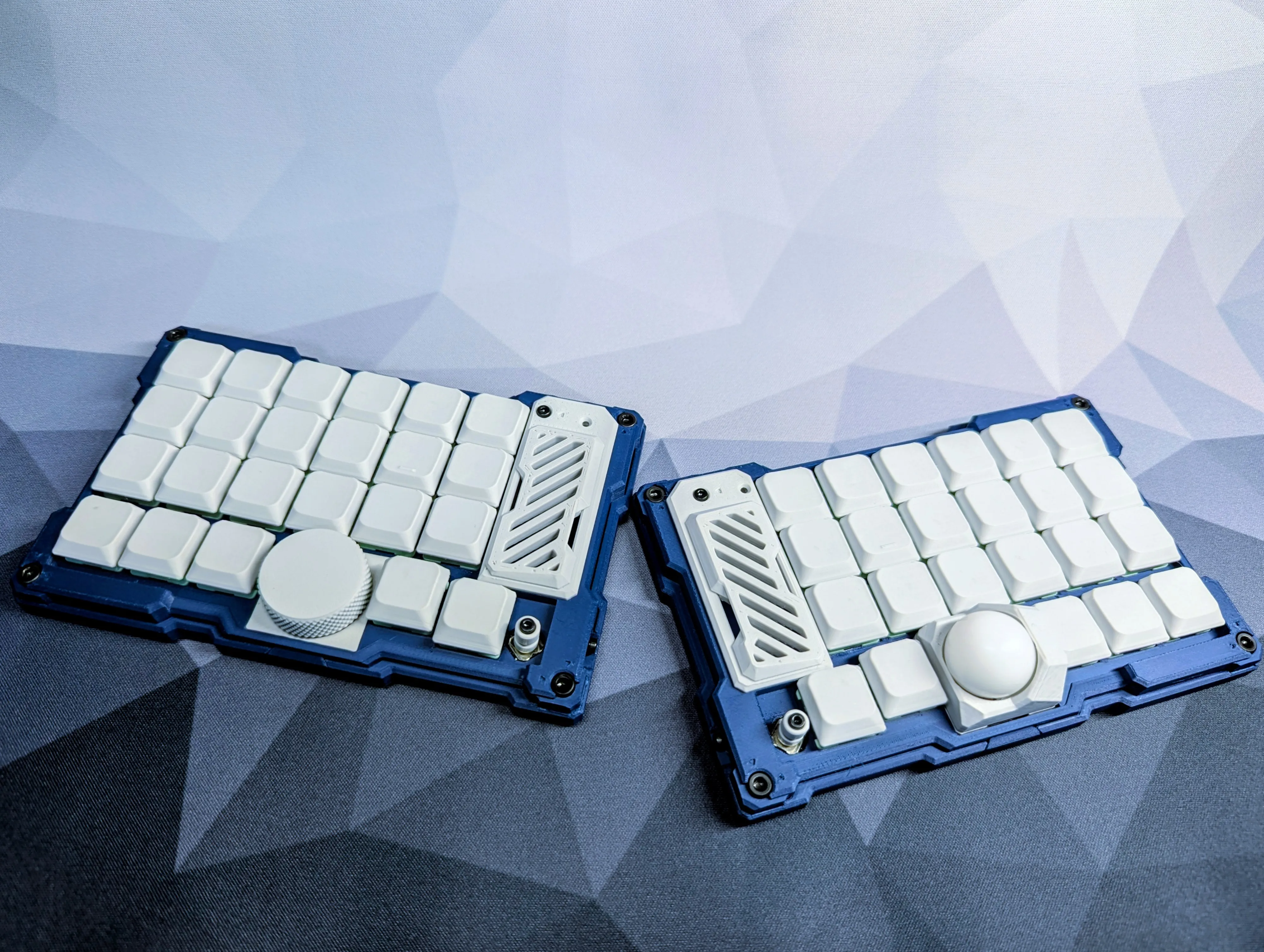

共同開発プロジェクトにて開発した、6列オーソリニア配列を基軸とした、拡張モジュールによる機能拡張が可能な、無線分割式キーボードです。
分割界・第四層で発見された、複数の開発者が知識と経験を持ち寄ることで生まれた、知的・構造的進化を続ける集合知式入力装置です。
| キー数 | 46キー (分割時：23キー × 2) |
|---|---|
| レイアウト | Ortholinear |
| スイッチ互換 | Choc V2 |
| ソケット | ホットスワップ対応 (Kailhソケット) |
| マウント方式 | インテグレーテッドマウント |
| ケース素材 | PLA (3DP FDM) |
| 中枢処理系 | Seeed Studio XIAO nRF52840 |
| ファームウェア | ZMK |
| 接続方式 | USB Type-C / ワイヤレス |
| 電源 | USB給電 / 内蔵バッテリー |
| サイズ(片側) | W約143mm × D約90mm × H約30mm (トラックボールモジュール装着時最大寸法) |
| 重さ(片側) | 約150g(左右組み立て済み、モジュール込み) |
スタンダードキット
Section titled “スタンダードキット”ロータリーエンコーダーとトラックボールモジュールを使用した組み立てが可能なキットです。
- 左メイン基板 × 1
- 右メイン基板 × 1
- マイコン × 2
- モジュール接続ケーブル × 2
- ロータリーエンコーダーモジュール部品一式 × 1
- トラックボールモジュール部品一式 × 1
- 左ケース・部品一式 × 1
- 右ケース・部品一式 × 1
別途購入が必要な部品
Section titled “別途購入が必要な部品”- キースイッチ × 46（Choc v2）
- 1Uキーキャップ × 46（17mmピッチ用）
- キーソケット × 46（ロープロファイル用）
- LiPoバッテリー × 2（推奨：3.7V 300mAh、W約6.7mm × L約20.5mm × H約32mm）
- その他のキットについての詳細は、追ってご案内いたします。
- ダイオードは基板に実装されているため不要です。
- モジュールは左右共通ですが、動作にはファームウェアの書き換えが必要になります。
- 組み立てにはんだ付けの作業が必要です。
Lipoバッテリーの使用・充電・保管・取り扱いにおいて発生したいかなる事故・損傷・火災・損害につきましても、当方では一切の責任を負いかねます。あらかじめご了承の上、ご自身の責任にてご使用ください。
-
充電時に目を離さないで下さい。
過充電や過放電はバッテリーの発熱・膨張・発火の原因になります。
-
高温・直射日光の当たる場所に放置しないでください。
高温環境下では劣化が早まり、発火の危険性が高まります。
-
ショートさせないようご注意ください。
端子間の接触や破損によりショートが起こると、発煙・発火につながるおそれがあります。
-
物理的に衝撃を与えたり、変形・穴あけをしないでください。
落下や圧迫による損傷は非常に危険です。
-
充電中や使用中は、バッテリーの状態に注意を払ってください。
異常な発熱・膨張・異臭などを感じた場合は、ただちに使用を中止し、安全な場所に移動してください。
-
長期間使用しない場合は、適切な電圧で保管してください。
満充電・過放電の状態で放置すると、劣化や破損の原因になります。
-
お子様の手の届かない場所に保管してください。
誤操作や誤接触による事故を防ぐためです。
-
火気や可燃物の近くでは絶対に使用・保管しないでください。
拡張モジュール
Section titled “拡張モジュール”- トラックボールモジュール
- ロータリーエンコーダー
- ロータリーエンコーダー付きアナログスティック
- 磁束測位型自由制御端末（開発中）
購入について
Section titled “購入について”頒布に関するご案内は、Discordのサポートサーバーにて行なっています。
購入を希望される方は、以下のアンケートにご回答いただき、回答後に表示されるリンクよりDiscordのサポートサーバーへご参加ください。
ご不明な点や感想などございましたら、下記のDM（X）、Discordのサポートサーバーまでお気軽にお問い合わせください。
なお、お問い合わせ内容によっては、お時間をいただく場合がございます。 あらかじめご了承ください。
